Przewodząca wkładka z pianki ESD czarna wykrawana antystatyczna pianka EVA wewnętrzne opakowanie amortyzujące do wysyłki płytek PCB IC

Ta przewodząca wkładka z pianki ESD jest wykonana z czarnej pianki EVA obciążonej węglem o trwale przewodzącej formulacji, zapewniającej rezystywność objętościową od 10e3 do 10e6 ohm.cm w całym arkuszu. W przeciwieństwie do materiałów antystatycznych powlekanych powierzchniowo, które tracą swoje właściwości po przecięciu, przewodzące właściwości tej pianki pozostają w pełni skuteczne po wykrawaniu, frezowaniu CNC lub profilowaniu strumieniem wody, co czyni ją preferowanym wewnętrznym materiałem opakowaniowym do płyt PCB, tac IC, dysków twardych i innych komponentów wrażliwych na wyładowania elektrostatyczne podczas transportu krajowego i międzynarodowego.

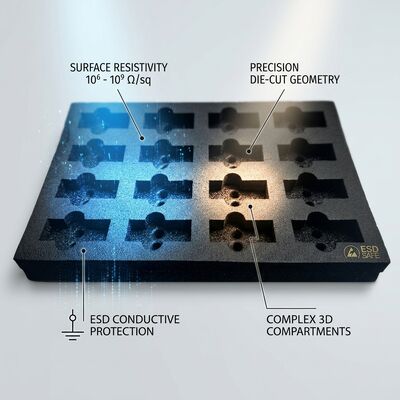

Każda przewodząca wkładka z pianki jest precyzyjnie wykrawana zgodnie z rysunkami klienta, co zapewnia czyste krawędzie bez zanieczyszczenia pyłem przewodzącym. Struktura zamkniętokomórkowa pochłania wstrząsy mechaniczne, izoluje wibracje i jest odporna na wilgoć, podczas gdy czarna warstwa przewodząca bezpiecznie odprowadza ładunki elektrostatyczne z chronionych komponentów. Dla producentów elektroniki i firm EMS, które wymagają powtarzalnej ochrony ESD, ta wkładka oferuje niezawodną równowagę między amortyzacją mechaniczną a wydajnością elektryczną.

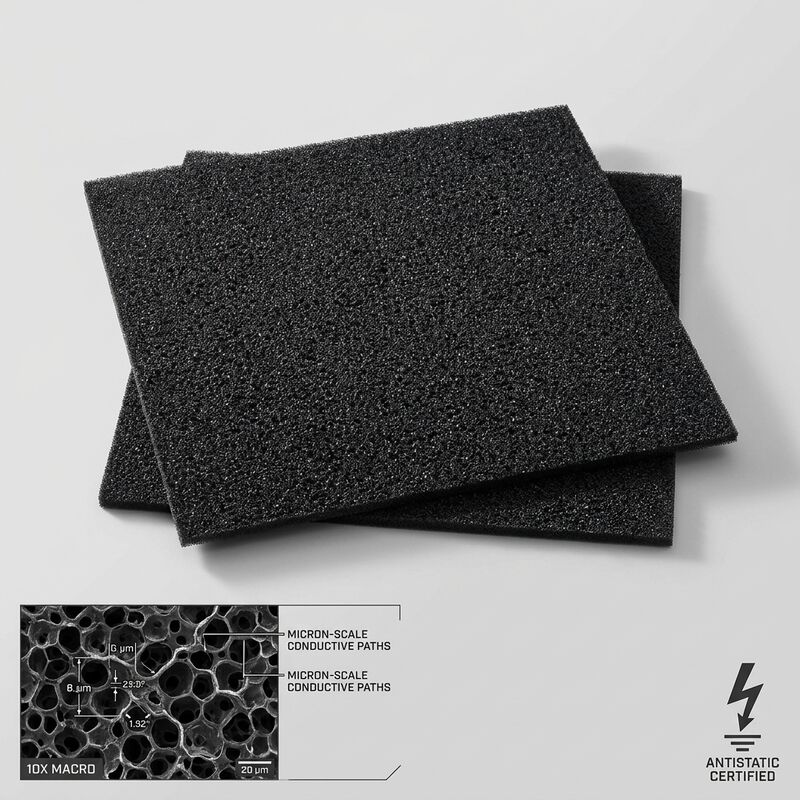

• Trwała ochrona przewodząca: pianka EVA impregnowana węglem zapewnia stabilną rezystywność objętościową od 10e3 do 10e6 ohm.cm, niezależnie od wilgotności otoczenia, i pozostaje przewodząca po cięciu i starzeniu.
• Precyzyjnie wykrawane wkładki: niestandardowe kształty są produkowane przez wykrawanie CNC i cięcie obrotowe zgodnie z dwuwymiarowymi lub trójwymiarowymi rysunkami klienta, z tolerancją wymiarową kontrolowaną w granicach 1 mm dla niezawodnego dopasowania komponentów.
• Doskonałe pochłanianie wstrząsów: niezależna struktura zamkniętokomórkowa zapewnia doskonałe właściwości amortyzujące i tłumiące, chroniąc delikatne części elektroniczne przed uderzeniami i wibracjami podczas transportu.
• Czyste i nie zanieczyszczające: pianka o niskim pyleniu nie plami komponentów, nie pozostawia przewodzących pozostałości i nie koroduje płytek PCB, złączy ani metalowych obudów.
• Szeroki zakres grubości: dostępne od 2 mm do 200 mm w klasach gęstości od 60 do 100 kg na metr sześcienny, co pozwala inżynierom opakowaniowym dostosować sztywność i odkształcenie sprężyste do wagi konkretnego produktu.
• Łatwa obróbka wtórna: materiał można laminować, podklejać klejem, skrawać lub termoformować, a także czysto ciąć standardowymi narzędziami do szybkiego prototypowania i produkcji masowej.

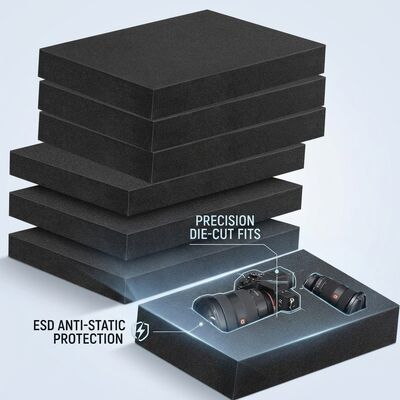

Przewodzące wkładki z pianki ESD są szeroko stosowane jako wewnętrzne materiały opakowaniowe do wrażliwej elektroniki. Typowe zastosowania obejmują warstwy separujące płyt PCB w kartonach wysyłkowych, pokrywy tac IC i gniazda komponentów, opakowania dysków twardych, tace złączy i przekaźników, uchwyty modułów optycznych oraz gniazda ochronne dla precyzyjnych instrumentów. Pianka jest również kształtowana w narożniki i osłony krawędzi do paneli wyświetlaczy i samochodowych jednostek sterowania elektronicznego, gdzie wymagana jest zarówno kontrola wyładowań elektrostatycznych, jak i ochrona mechaniczna.

Ponieważ materiał spełnia ogólne wymagania kontroli ESD określone w programach ochrony w stylu IEC 61340-5-1, nadaje się do przygotowania w pomieszczeniach czystych, linii kompletacji i stacji pakowania eksportowego, gdzie wielokrotne etapy obsługi narażają komponenty na ładowanie tryboelektryczne.

Dostarczamy standardowe arkusze i w pełni dostosowane wkładki. Klienci muszą jedynie przesłać rysunek produktu, wymiary komponentu lub próbkę jednostki, a nasz zespół inżynierów zaproponuje układ komórek, grubość ścianki i gęstość pianki. Prototypy są zazwyczaj dostarczane w ciągu 5 do 7 dni roboczych, a zmiany narzędzi produkcyjnych są minimalne, dzięki czemu małe partie zamówień pozostają ekonomiczne. Niestandardowe rozmiary, niestandardowe kształty, drukowanie logo i podklejanie klejem są dostępne na życzenie.

Wkładki są pakowane w kartony wyłożone folią z paletyzacją, aby zapobiec deformacji podczas transportu morskiego, a każda partia jest sprawdzana pod kątem dokładności wymiarowej, gęstości i rezystancji powierzchniowej przed wysyłką. Nasza fabryka ma doświadczenie w pakowaniu eksportowym komponentów elektronicznych i utrzymujemy proste i nadające się do recyklingu szczegóły opakowania, aby zmniejszyć koszt docelowy. Każde zamówienie jest poparte raportem jakości obejmującym rezystywność objętościową i wymiary fizyczne, a nasi inżynierowie sprzedaży są dostępni, aby odpowiedzieć na pytania dotyczące wyboru materiału, standardów ESD i testów transportowych. Prosimy o kontakt z listą komponentów lub rysunkiem w celu otrzymania wyceny i bezpłatnych próbek materiałów.
