System kontroli dostępu ESD do fabryki elektronicznej
Szczegóły Produktu:
| Miejsce pochodzenia: | Szanghaj, Chiny |
| Nazwa handlowa: | herzesd |
Zapłata:
| Minimalne zamówienie: | 10 |
|---|---|
| Cena: | CN¥20,993.70 |
|
Szczegóły informacji |
|||
| Godziny pracy: | nieograniczony | Komunikacja: | TCP/IP |
|---|---|---|---|
| Zasięg paska na nadgarstek: | 100 K ~ 100 MΩ | Asortyment obuwia: | 100 K ~ 1 GΩ |
| Adapter zewnętrzny: | Zasilacz prądu przemiennego/stałego | Napięcie robocze: | DC 12 V ± 10%, ≥ 3,3 A |
| Długość kabla: | 1,5 m | Temperatura pracy: | 21 ℃ ~ 30 ℃ dla testu 1 Gigaoma/5 ℃ ~ 30 ℃ dla wszystkich pozostałych limitów testu |
| Wymiar: | 88*135*42mm (dł.*szer.*wys.) | Waga: | 1,1 kg |
| Ekran dotykowy: | Kolorowy, 7-calowy | Procesor: | 32-bitowy, 4-rdzeniowy |
| Szybkość procesora: | 4X1GHZ | Pamięć: | DDR3 2G |
| Składowanie: | EMMC FLASH 8G | ||
| Podkreślić: | System kontroli dostępu do wejścia ESD,elektroniczny system ESD fabryczny,ESD bezpieczne sterowanie dostępem |
||
opis produktu
Opis produktu
System kontroli dostępu HZ-6809 ESD został zaprojektowany do szybkiego, częstego i dokładnego testowania elementów uziemiających personelu ESD. Jego unikalna konstrukcja zawiera tester ESD, zegar komputerowy, wyświetlacz z ekranem dotykowym, czytnik kart IC / ID lub skaner kodów kreskowych, moduł Ethernet itp. w kompaktowej obudowie ze stali nierdzewnej.

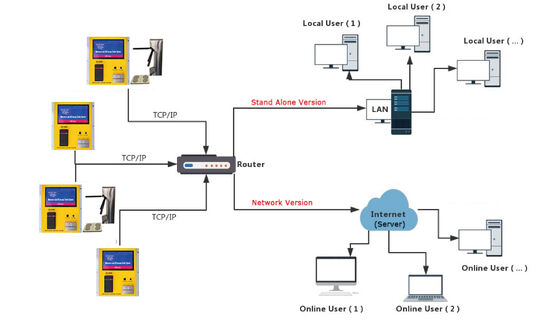

System ten może współpracować z kołowrotami trójnożnymi, bramkami skrzydłowymi, bramkami klapowymi, zamkami elektronicznymi i śluzami powietrznymi. Ponadto może zapewnić podstawowe zarządzanie testami ESD, uniemożliwiając operatorom wejście do EPA bez testu ESD.
Co więcej, wyniki testów są przechowywane elektronicznie w systemie i można je łatwo pobrać jako zarządzanie obecnością, które ma funkcję rozróżniania i konfigurowania różnych oświadczeń obecności. Automatycznie zapisze 500 000 wyników testów, gdy oprogramowanie jest zamknięte, a komputer jest w trybie offline.
Spełnia wymagania ANSI/ESD S20.20 i IEC 61340 w USA i Europie.
Główne cechy
1. Komunikacja: TCP/IP
2. Zbudowany z przycisku testowego w stanie stałym, aby wydłużyć żywotność przycisku testowego
3. 7-calowy ekran dotykowy pokazuje: Czas, Datę, Pozycję, Dział, ID pracownika, Imię i nazwisko, Grupę,
Testowany element i szczegółowa rezystancja opaski na nadgarstek, obuwia, odzieży ESD
4. Podstawowa konfiguracja uprawnień:
Numer roli | Nazwa roli | VIP | Obuwie | Pojedynczy przewód WS | Podwójny przewód WS | Odzież ESD |
01 | Pojedynczy przewód WS | 1 | 1 | 0 | 1 | 1 |
02 | Podwójny przewód WS | 1 | 1 | 1 | 0 | 1 |
03 | Pojedynczy WS + Obuwie | 1 | 0 | 0 | 1 | 1 |
04 | Podwójny WS + Obuwie | 1 | 0 | 1 | 0 | 1 |
05 | Obuwie ESD | 1 | 0 | 1 | 1 | 1 |
06 | Odzież ESD | 1 | 1 | 0 | 1 | 0 |
07 | Odzież ESD + Obuwie | 1 | 0 | 1 | 1 | 0 |
08 | VIP | 0 | 1 | 1 | 1 | 1 |
5. Po przeciągnięciu karty (lub kodu kreskowego), system zostanie automatycznie zresetowany, jeśli nie przejdzie w
w ograniczonym czasie przejścia.
6. Kroki testowania ESD
1.) Przesuń kartę, aby zapewnić legalne uprawnienia karty lub kodu kreskowego. (Odcisk palca / odcisk dłoni /
Rozpoznawanie twarzy może być również jednym ze sposobów nadania legalnego pozwolenia)
2.) Aby rozpocząć test, użyj palca, aby połączyć górny i dolny metal
styki przełącznika testowego. Przytrzymaj palec, aż wyniki testu zostaną wyświetlone na ekranie dotykowym
3.) NIE dotykaj żadnego innego metalu podczas wykonywania testu, ponieważ wpłynie to na wyniki.
4.) Wynik testu ESD: Zielona strzałka z komunikatem głosowym oznacza Zaliczone testowanie, Czerwona strzałka z
instrukcją głosową i świetlną oznacza Niepowodzenie testowania.
Uwagi: Podczas wykonywania testu obuwia należy umieścić obie stopy na podwójnej płycie stopy (jedna
stopa na płytę). Utrzymuj płytę stopy w czystości za pomocą 99% alkoholu izopropylowego podczas korzystania z limitu testu 1 Gigohm.
Brudna płyta stopy może dać fałszywy wynik pozytywny. Podczas wykonywania testu opaski na nadgarstek, upewnij się, że
całkowicie podłącz przewód nadgarstka do gniazda testera.
Cechy sprzętowe
*7-calowy kolorowy wyświetlacz z ekranem dotykowym
*Testowanie opaski na nadgarstek z pojedynczym i podwójnym przewodem Testowanie paska na piętę i butów ESD
*Czytnik kart IC (ID) (lub wbudowany skaner kodów kreskowych)
*Moduł Ethernet do komunikacji sieciowej
*Podwójna płyta stopy do niezależnego obuwia
*Testowanie 27VDC
Procesor urządzenia to 32-bitowy 4-rdzeniowy procesor z głównymi częstotliwościami 4X1 GHz
oraz DDR3 2G EMMC FLASH 8G, który obsługuje dostęp do różnych interfejsów ekranowych
wyposażenia, aby sprostać potrzebom szybkiego rozwoju przedsiębiorstw,
część sterująca posiada szereg interfejsów programistycznych, czterobitowy interfejs USB 2
RS485, 2 232 i interfejs HIDM o wysokiej rozdzielczości.
Można przechowywać 300 000 uprawnień do kart ID / IC, w międzyczasie tester może również
zapisać 500 000 rekordów testów w trybie offline.
element | wartość |
Miejsce pochodzenia | Szanghaj, Chiny |
Nazwa marki | Herzesd |
Godziny pracy | Nieograniczone |
Komunikacja | TCP/IP |
Zakres testowania opaski na nadgarstek | 100K ~100MΩ |
Zakres testowania obuwia | 100K~1GΩ |
Adapter zewnętrzny | Zasilacz AC/DC |
Napięcie robocze | DC 12V±10%,≥3.3A |
Długość kabla | 1,5 m |
Temperatura pracy | 21℃~30℃ dla testu 1 Gigohm / 5℃~30℃ dla wszystkich innych limitów testowych |
Wymiar | 88*135*42mm(L*W*H) |
Waga | 1,1 kg |
1, Dlaczego potrzebujesz ochrony ESD dla swojej linii produkcyjnej?
ESD (wyładowania elektrostatyczne) to efekt, którego wszyscy możemy doświadczyć, po prostu zdejmując część odzieży, ale gromadzenie się ładunków statycznych i wyładowania podczas pracy z elektroniką może spowodować potencjalne uszkodzenie komponentów i utajoną awarię płytki drukowanej.
Przed zakupem lub wdrożeniem produktów ESD Safe należy wdrożyć procedurę ESD Safe zgodnie z
Normami ESD IEC 61340 lub ANSI S2020, które są podstawą
Zapobiegawczej pracy ochronnej ESD i większej gwarancji zapewnienia jakości.
2, Co oferujemy?
Pakiet ESD: Torba ekranująca, pianka EVA, pianka PU, pianka IXPE, pudełko z tektury falistej PP, taśmy, blistry, palety, pudełko na pojemniki, taca
Maty ESD: Maty stołowe, maty podłogowe, maty antyzmęczeniowe, płytki PCV.
Obieg ESD SMT: Stojak na magazynki, stojak na obieg PCB, stojak na szpule, wózek, półka druciana do przechowywania, wózek na półki druciane.
Uziemienie: Opaski na nadgarstek ESD, uziemiające, wtyczki
Odzież ESD: Fartuch, kurtka, buty, buty, czapki, rękawice
Narzędzia ESD: Pędzle, pęsety, artykuły biurowe,
Sprzęt testowy ESD itp...
3, Dlaczego warto wybrać HerzESD?
HerzESD stara się lepiej służyć naszym klientom, oferując poprawne i jasne odpowiedzi.
Staramy się to robić, nawet gdy informowanie naszych klientów lepiej,
Oznacza to zaprzeczanie bardziej ugruntowanym, ale czasami wadliwym opiniom na rynku.
W HerzESD jesteśmy dumni z tego, że zapewniamy jedyne poprawne rozwiązanie ESD.
Aby kontynuować tę wizję, potrzebujemy niezawodnych producentów i dostawców ESD, na których zawsze możemy liczyć.
HerzESD jest solidnym partnerem i wraz z naszymi międzynarodowymi partnerami
Pozostajemy silni i czujni w odniesieniu do możliwych ulepszeń lub nowych rozwiązań w zakresie zwalczania i kontrolowania elektryczności statycznej.
