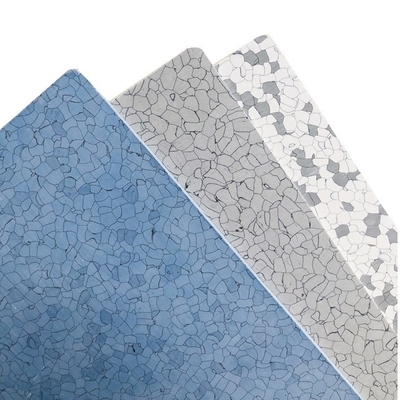

Przewodzący płytki podłogowe ESD z PVC 10^4-10^6 Ohm

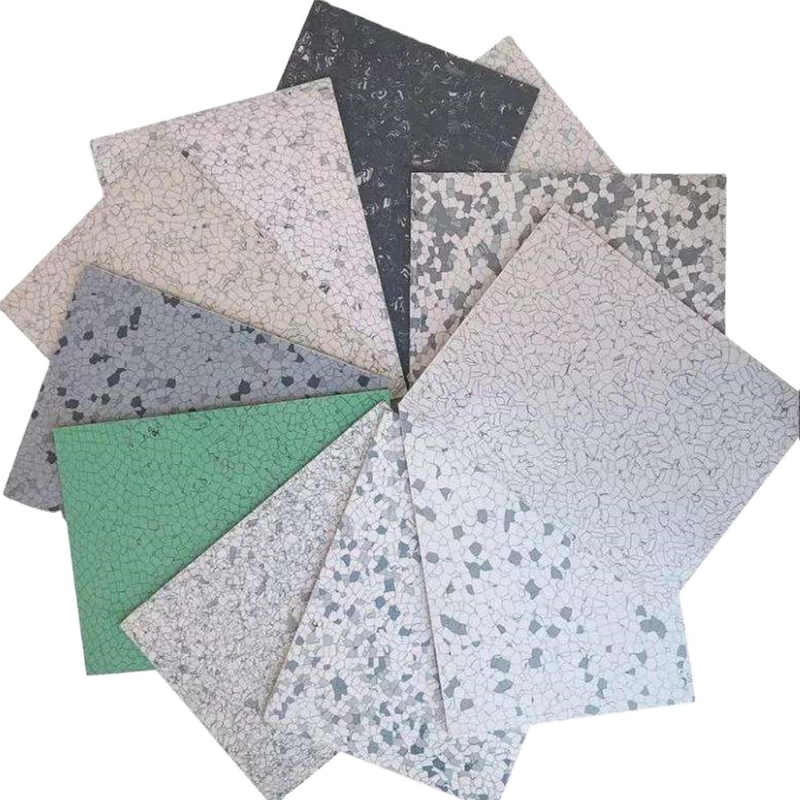

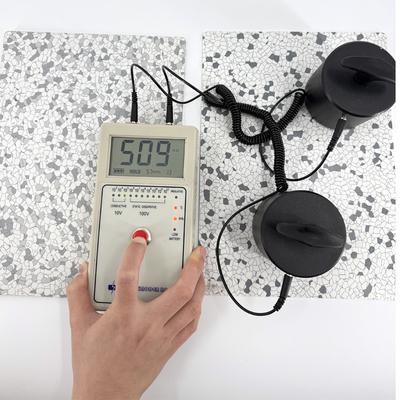

Podłogi z winylu ESDjest szeroko stosowany w czystych pomieszczeniach, warsztatach produkcyjnych i montażowych produktów elektronicznych, szpitalach, centrach danych i pomieszczeniach komputerowych oraz w innych obszarach wymagających antystatycznego środowiska.Istnieją dwa rodzaje podłóg winylowych ESD: płytka ESD i arkusz ESD. Zarówno płytka, jak i arkusz są jednorodnymi strukturami, z elektrycznym rezystancją spełniającą zarówno wymagania przewodzące (10^4-10^6Ω) jak i statyczne (10^6-10^9Ω).

W procesie produkcji płytki podłogowe ESD są obciążone elementami przewodzącymi, takimi jak węgiel, grafyt lub cząstki powlekane metaliami, które zapewniają przewodność elektryczną.Kiedy podłoga staje się naładowana elektrycznie, te elementy przewodzące działają jak łańcuch elektryczny, przewodzący energię elektryczną z powierzchni przez całą jej grubość.

Podłogi sterowane statycznie są montowane na podłożu przewodzącym prąd, takim jak przewodzące folie miedziane lub klej obciążony węglem.Podłoga tworzy przewodzącą płaszczyznę podłogową, która jednoczy wszystkie sąsiadujące z instalacją płytki w pomieszczeniu.

Miedziane paski uziemieniowe, przymocowane do podłoża, są podłączone do gniazda elektrycznego lub do uziemienia, takiego jak stalowa wiązka I lub pręt uziemieniowy.To połączenie elektryczne pozwala statycznemu do ukończenia obwodów i przepływ bezpiecznie do ziemi.

Statyka generowana przez ludzi chodzących po podłodze ESD przepływa z kontrolowaną prędkością przez przewodzące elementy podłogi, przez podłoże, do miedzianych taśm, do ziemi.Zamiast pozostawać na powierzchni podłogi lub poruszać się przez ludzi do wszystkiego, czego dotykają, statyczny jest ciągnięty w dół, w kierunku ziemi, gdzie nie może już powodować uszkodzeń.

1Dlaczego rozładowanie elektrostatyczne jest problemem?
Składniki elektroniczne zawierają części mikroelektroniczne, które są bardzo wrażliwe na drobne zmiany prądu elektrycznego.Mogą zostać uszkodzone przez wyładowanie statyczne o mocy nawet 20 woltów - znacznie poniżej progu ludzkiej percepcji (3Może to zagrozić lub zniszczyć dane w czułym sprzęcie używanym w szpitalach, centrach danych i zakładach produkcyjnych.

2Po co potrzebne są podłogi sterowane statycznie?
Kiedy chodzimy po pewnych piętrach, tarcie wytwarza ładunek statyczny, który pozostaje na naszym ciele, dopóki czegoś nie dotkniemy, powodując rozładowanie elektrostatyczne (ESD).Ten wyładowanie może uszkodzić elementy.Statyczne podłogi ochronne są niezbędne do zapobiegania tym szkodliwym zdarzeniom ESD.
